北向资源接入规范

输出到 TCP Server

target_access

数据格式

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  local jsondata = json:T2J({
   name = "test",
   value = i
  });
  Debug(jsondata);
  data:ToTcp("OUTJ5BXHWME", jsondata);
 end;
 return 0;
end;

TCP 模式直接透传所有数据。

💡

为了方便 Server 端解析，在原始数据直接追加了 \r\n 换行符，解析的时候一定注意,例如：{"name":"test","value":13}\r\n。

输出到 UDP Server

target_access

数据格式

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  local jsondata = json:T2J({
   name = "test",
   value = i
  });
  Debug(jsondata);
  data:ToUdp("OUTJ5BXHWME", jsondata);
 end;
 return 0;
end;

UDP 模式直接透传所有数据。

💡

为了方便 Server 端解析，在原始数据直接追加了 \r\n 换行符，解析的时候一定注意,例如： {"name":"test","value":13}\r\n 。

输出到 HTTP Server

target_access

数据格式

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  local jsondata = json:T2J({
   name = "test",
   value = i
  });
  Debug(jsondata);
  data:ToHttp("OUTJ5BXHWME", jsondata);
 end;
 return 0;
end;

数据格式为 JSON：

JSON

Body: "{\"heartbeat\":\"rhilex\",\"body\":\"{\\\"name\\\":\\\"test\\\",\\\"value\\\":10}\"}"

2024-08-15 14:34:14 - POST request,
Path: /
Headers: Host: 127.0.0.1:6203
User-Agent: Go-http-client/1.1
Content-Length: 85
Content-Type: application/json
Key: value
Accept-Encoding: gzip

heartbeat：心跳包内容，可以用设备序列号填写
body：原始数据
Key: value：用户自定义头信息，一半可以用作 Token

输出到 MQTT Server

target_access

数据格式

输出到 Mqtt Server 是 JSON 格式。

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  local jsondata = json:T2J({
   name = "test",
   value = i
  });
  Debug(jsondata);
  data:ToMqtt("OUTJ5BXHWME", jsondata);
 end;
 return 0;
end;

target_access

示例数据：

JSON

{
  "label": "rhilex1001",
  "body": "{\"name\":\"test\",\"value\":1}"
}

label：ClientID
body：数据体

输出到 MongoDB

target_access

💡

Mongodb 的 URL 是标准格式：mongodb://root:root@127.0.0.1:27017/?connect=direct；当写入数据时，MongoDB 会自动建表：

数据格式

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  local jsondata = json:T2J({
   name = "test",
   value = i
  });
  Debug(jsondata);
  data:ToMongo("OUT9FDY7HBI", jsondata);
 end;
 return 0;
end;

数据展示：

target_access

⚠️

保存的数据必须是 JSON 格式

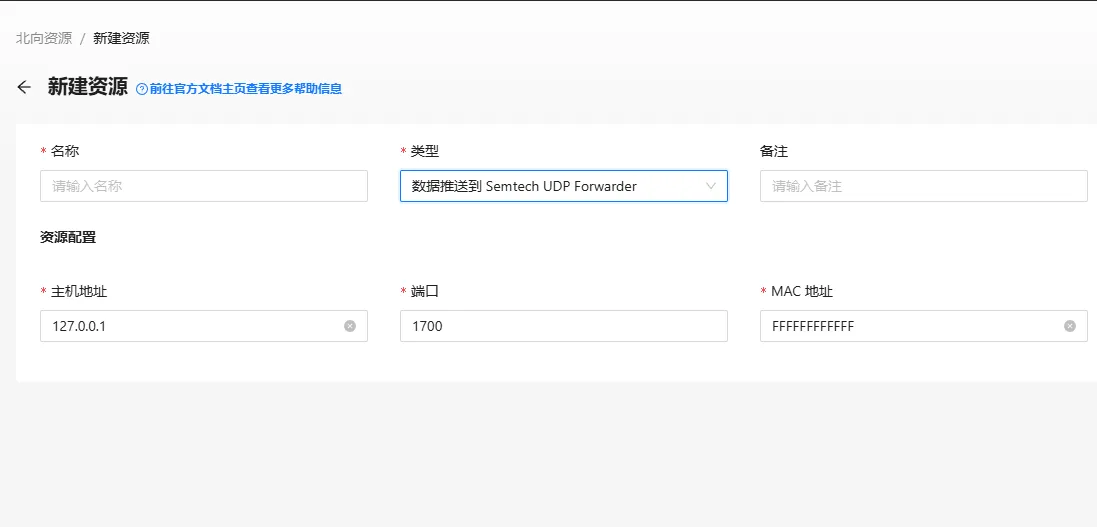

输出到 Semtech UDP

target_access

数据格式

首先需要安装 Semtech UDP 转发器，一般来说 Chirpstack 这类 LoraWAN Network Server 系统已经自带。

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  local jsondata = json:T2J({
   name = "test",
   value = i
  });
  Debug(jsondata);
  data:ToSemtechUdp("OUT9FDY7HBI", jsondata);
 end;
 return 0;
end;

输出到 TDengine

target_access

数据格式

新建一个 TDengine 数据库，这里用 Docker 测试：

docker run -d --name tdengine -p 6041:6041 tdengine/tdengine

新建测试库：

SQL

create database if not exists rhilex;

新建测试表：

SQL

use rhilex;
create table if not exists rhilex (ts timestamp, a int);

插入数据：

SQL

use rhilex;
insert into rhilex values(now, 0)(now+1s,1)(now+2s,2)(now+3s,3);
insert into rhilex values(now, 0)(now+1s,1)(now+2s,2)(now+3s,3);
insert into rhilex values(now, 0)(now+1s,1)(now+2s,2)(now+3s,3);

操作演示：

target_access

测试脚本：

SQL

function Main(arg)
 for i = 1, 100, 1 do
  data:ToTdEngine("OUTBB9Z8A2F", string.format("%d", i));
 end;
 return 0;
end;

data:ToTdEngine 参数

💡

第二个参数和一开始建表的字段要一一对应，例如：建表：create table if not exists rhilex (ts timestamp, a int); 数据写入：string.format("%d", i)，表示将 a 字段格式化成参数。

数据查看：

target_access

输出到串口

target_access

数据格式

如果是 ASCII 字符串模式将原封不动直接发送，如果是十六进制模式，数据必须满足十六进制字符串，比如“1234，abcd”，注意没有 0x！

测试脚本：

Lua

function Main(arg)
 for i = 1, 100, 1 do
  data:ToUart("OUT9FDY7HBI", "01020304");
 end;
 return 0;
end;
