数据推送到 FUXA

FUXA 是一个开源的 SCADA（监控和数据采集）系统，它允许用户创建基于 Web 的 HMI（人机界面），用于监控和控制工业过程。它使用现代的网络技术，使得用户可以在任何地方通过浏览器访问实时数据。 FUXA 的主要特点包括：

1. 基于 Web 的 HMI：用户可以在任何支持现代浏览器的设备上访问 FUXA，这意味着可以在不安装任何软件的情况下监控和控制过程。
2. 易于使用：FUXA 提供了一个直观的编辑器，用户可以通过拖放的方式来设计他们的 HMI 界面。
3. 支持多种设备：FUXA 支持多种工业协议，如 Modbus, OPC UA 等，可以连接到不同的设备和系统。
4. 可扩展性：作为一个开源项目，FUXA 允许用户根据自己的需求进行定制和扩展。
5. 安全性：FUXA 支持用户权限管理和加密通信，确保系统的安全性。
6. 数据存储：FUXA 支持将数据存储在 SQL 数据库中，方便进行历史数据的查询和分析。
7. 开源：FUXA 是开源的，这意味着源代码是公开的，用户可以自由地使用、修改和分发。FUXA 是一个相对较新的项目，但已经在工业自动化领域受到了一定的关注。它适用于小型到中型的工业应用，特别适合预算有限或希望有更多自定义能力的用户。关于 FUXA 更多资料可以在其网站获取：https://frangoteam.org (opens in a new tab) 。

和 RHILEX 集成

FUXA 启动

为了方便可以直接用 Docker 启动：

docker pull frangoteam/fuxa:latest
docker run -d -p 1881:1881 frangoteam/fuxa:latest

启动以后访问：http://host:1881 即可打开主界面。

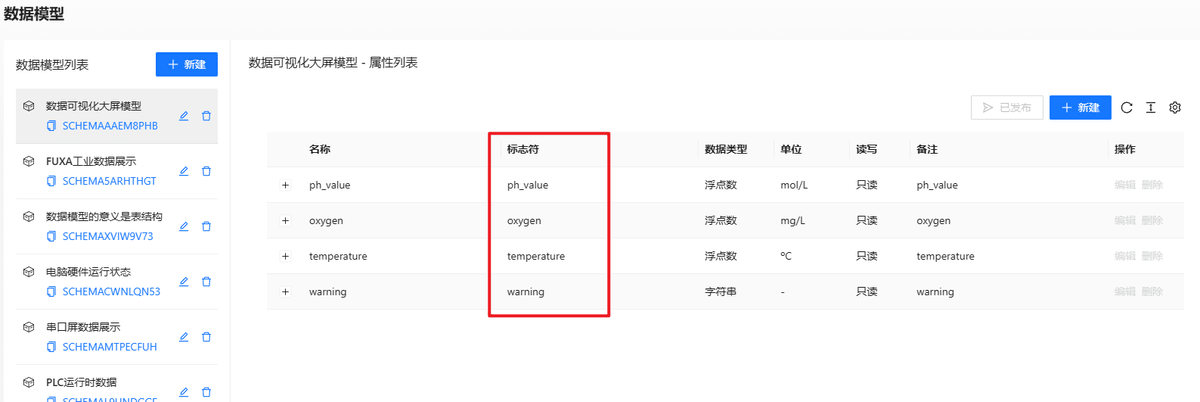

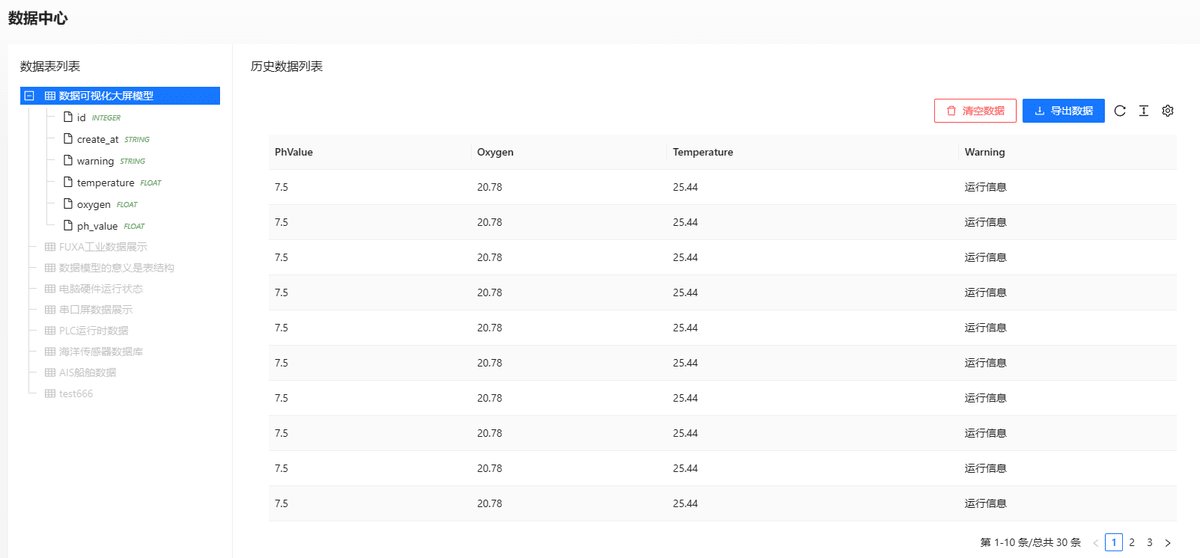

假设你已经在 RHILEX 上建立好了数据模型，并且已经发布成功，我们就可以对数据仓库进行写入操作，数据谢瑞以后即可对外提供服务。当前使用 HTTP 协议对外提供数据集成。如果你还没有学习数据模型，请参考之前的文档。 本地我们实验用到的数据中心字段如下：

新建采集器

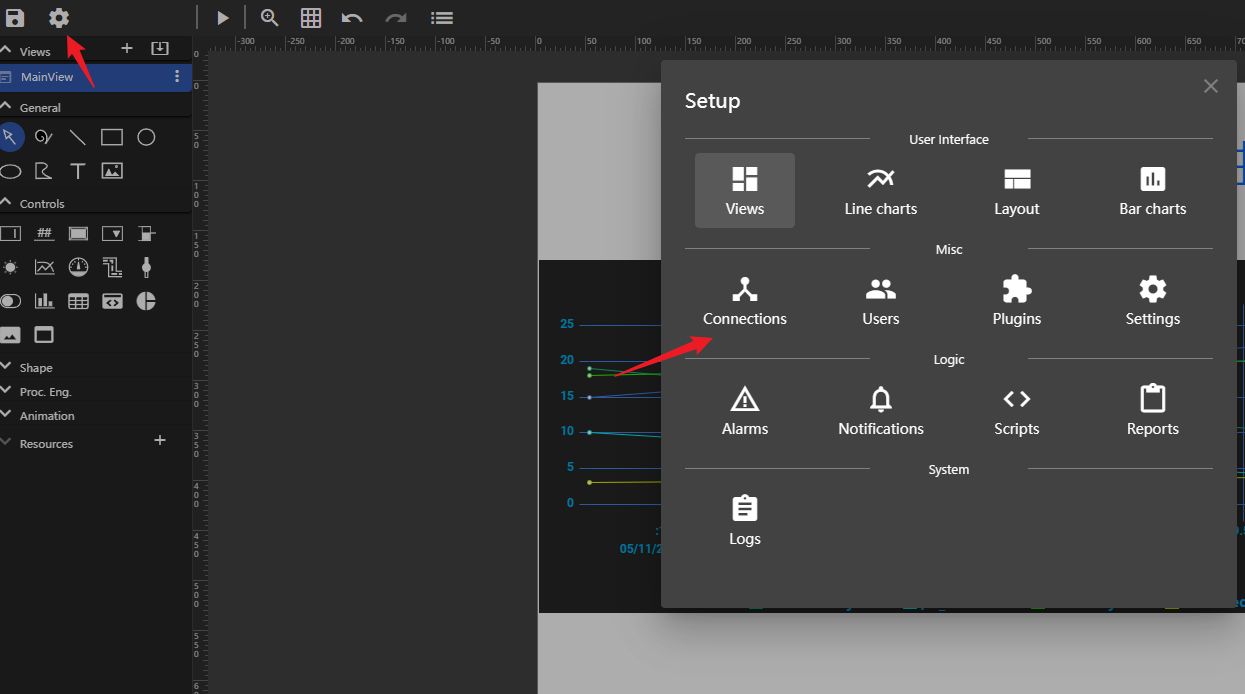

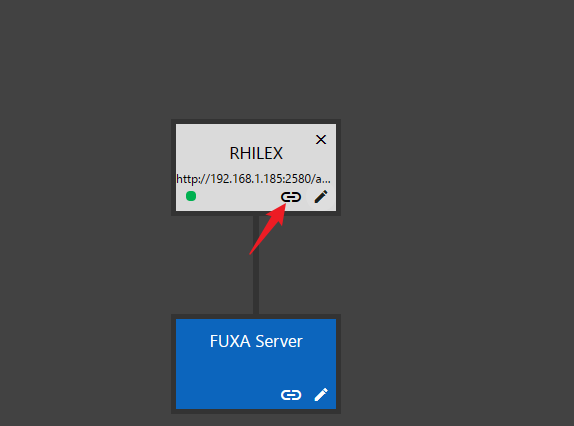

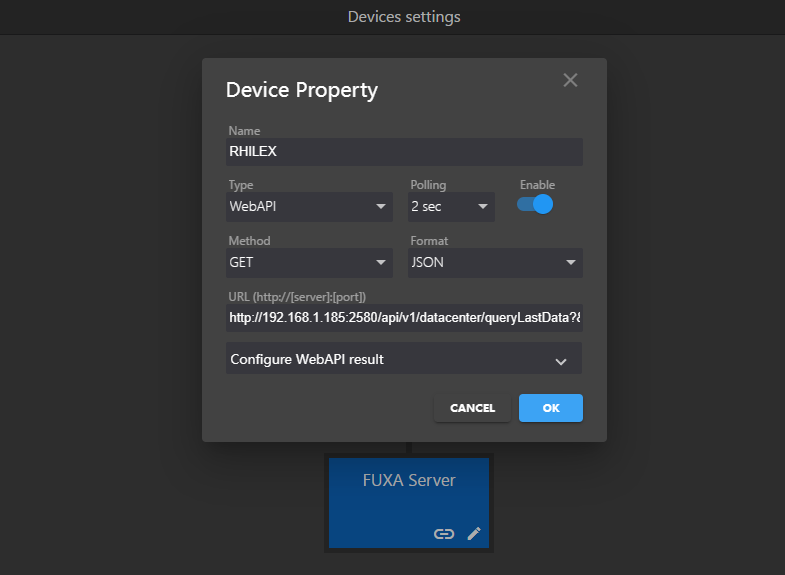

在 FUXA 里面新建一个采集器：

画布数据绑定

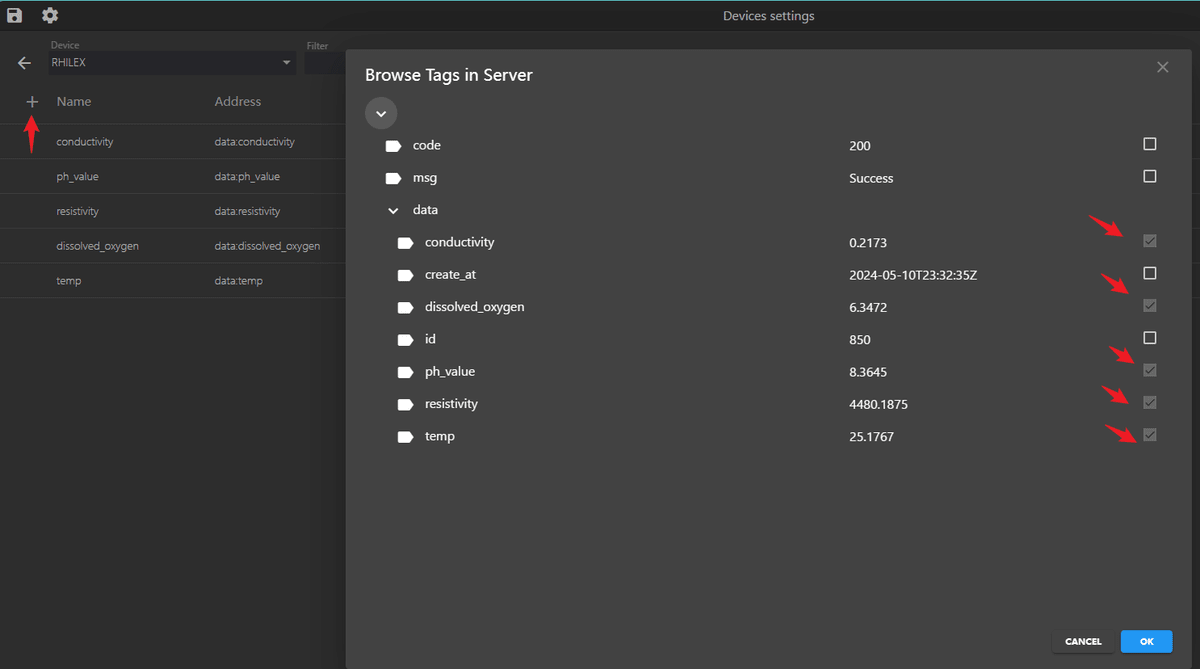

绑定数据:

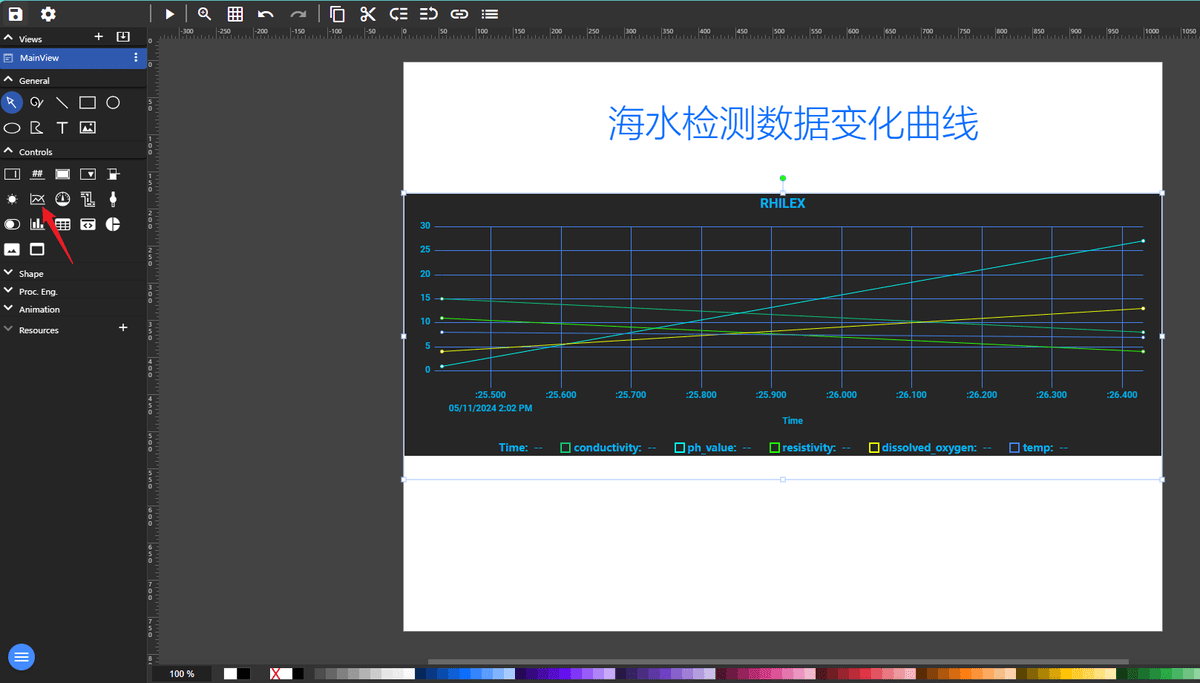

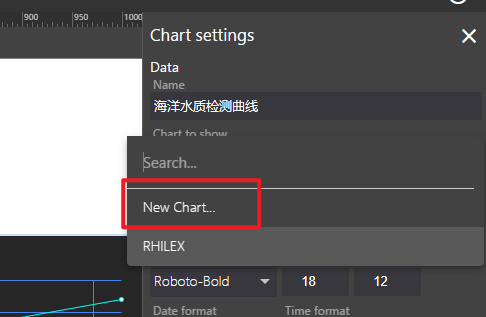

新建一个图表：

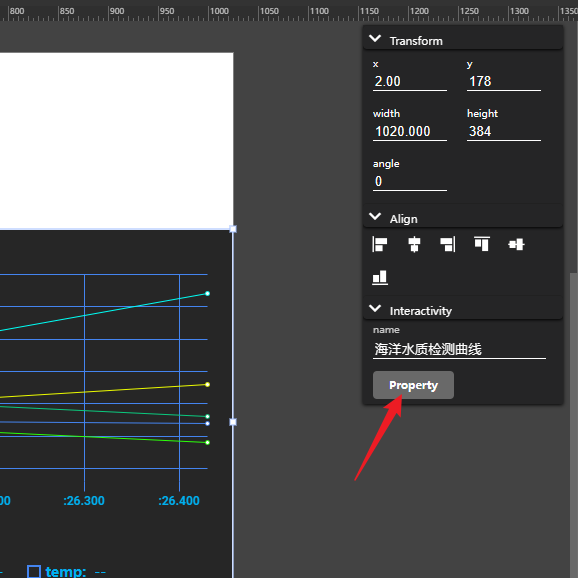

关联变量：

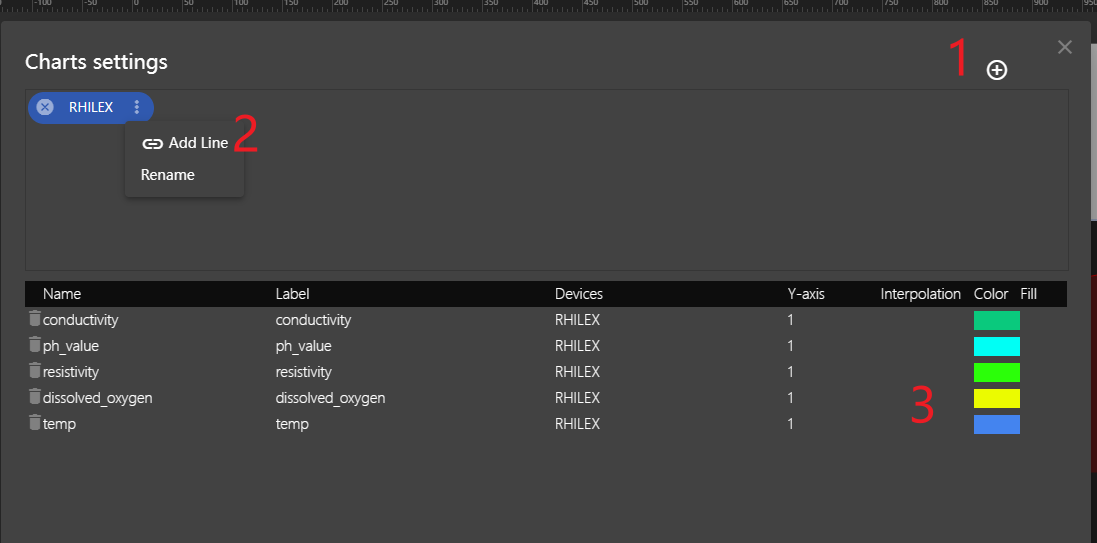

新建曲线：

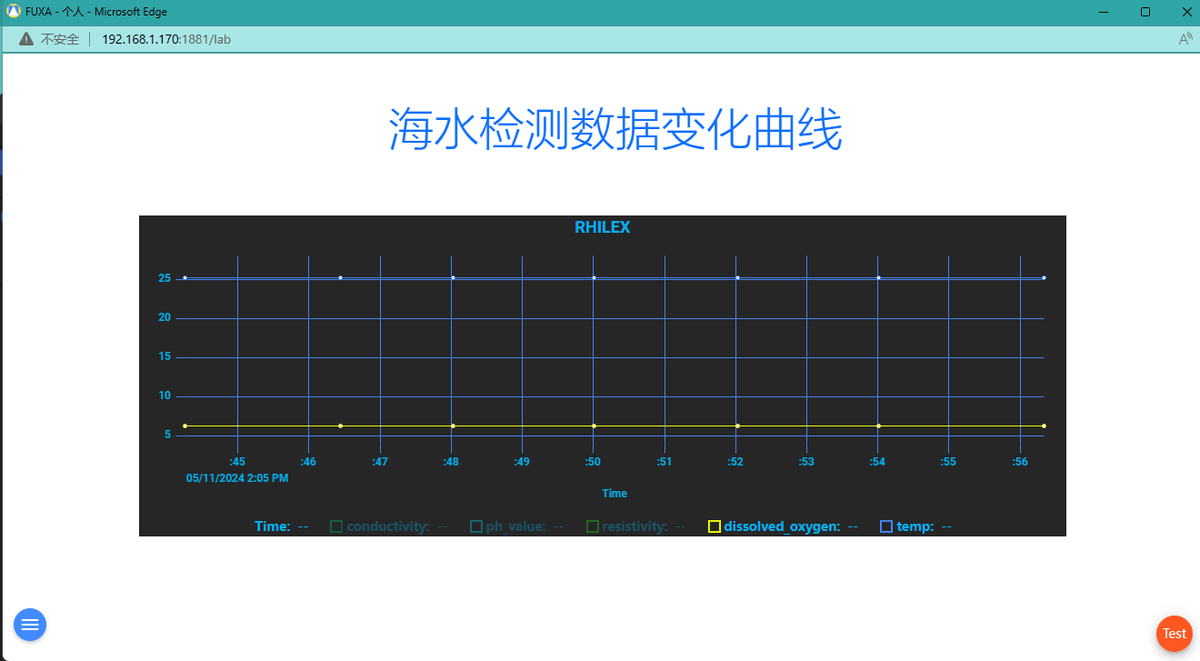

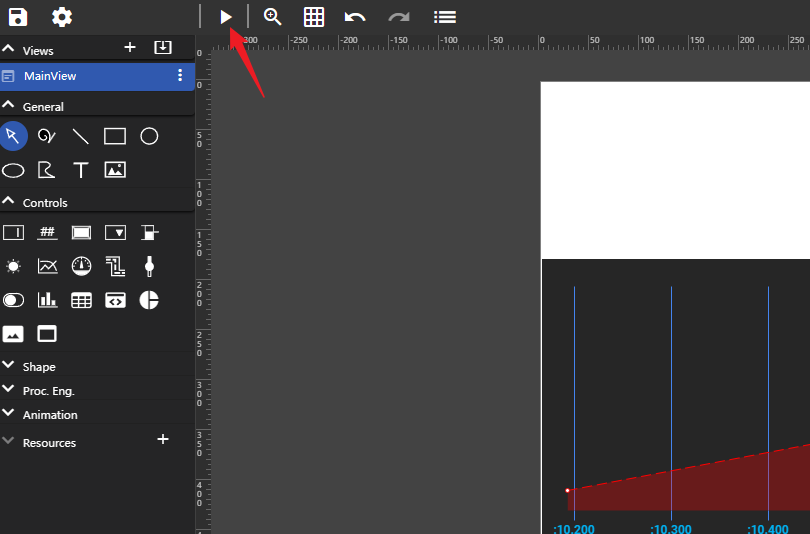

测试效果：

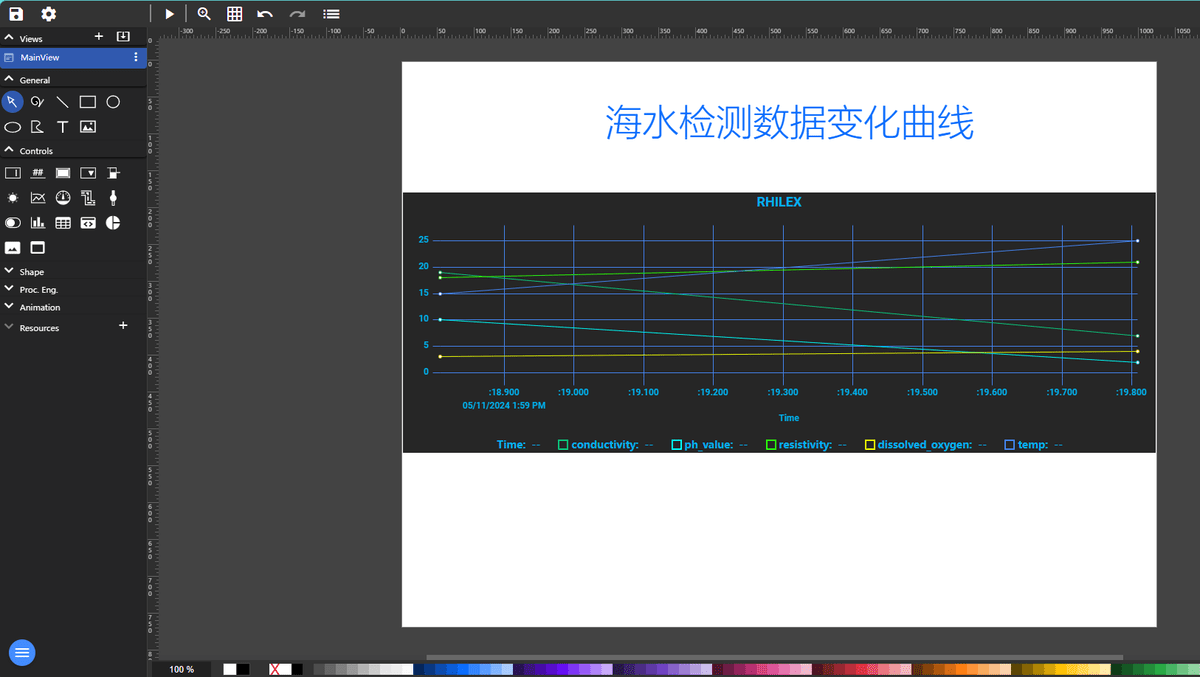

我们看到采集上来的数据被展示在了折线图表上：

FUXA WEB API 采集器

RHILEX 提供的接口如下：

历史数据

下面是 CURL 示例：

curl --location --request GET 'http://127.0.0.1:2580/api/v1/datacenter/queryDataList?secrets=secrets&uuid=<uuid>&current=<current>&size=<size>&order=<order>&select=<select>' \
--header 'User-Agent: RHILEX'

参数说明：

• uuid：数据中心的 ID
• secrets：请求秘钥
• current：当前页
• size：每页数据，最多 1000 条
• select：选择的字段，形式为: filed1,filed2,....，用 , 隔开，原理和 SQL 的 select 字段一样。 查询示例:

最新数据

curl --location --request GET 'http://127.0.0.1:2580/api/v1/datacenter/queryLastData?secrets=secrets&uuid=<uuid>&select=<select>' \
--header 'User-Agent: RHILEX'

参数说明：

• uuid：数据中心的 ID
• secrets：请求秘钥
• select：选择的字段，形式为: filed1,filed2,....，用 , 隔开，原理和 SQL 的 select 字段一样。

dataschema_secrets = rhilex-secret

参考资料

• https://github.com/frangoteam/FUXA/wiki/Getting-Started (opens in a new tab)
